用途：DL6土壤水分監測系統是一套穩定可靠的土壤水分測定系統，適用于長期自動監測土壤不同平面點和剖面點的的水分變化，廣泛應用于SPAC子系統、水土侵蝕及保持性研究等領域。用于同步觀測土壤水分含量、土壤溫度和降雨量。
特點：
·6個差分模擬通道
·1個溫度通道
·1個通用繼電器輸出
·可存儲>16000個讀數
·數據可直接導出為Excel格式
·可以用PDA下載或查看數據（可選件）
·完整的解決方案與IP67防風雨等級的電池供電
技術參數：

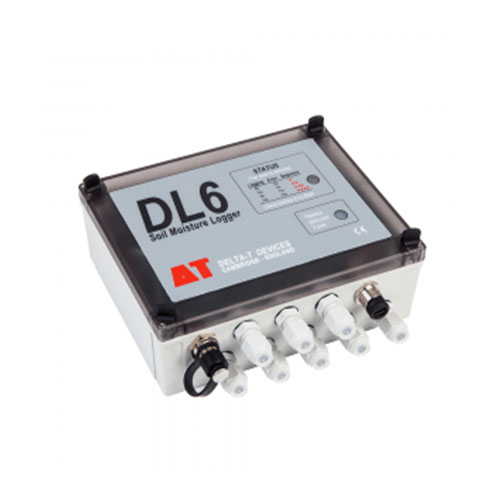

DL6數據采集器 | |
輸入通道 | 6個模擬通道、1個溫度通道和1個計數通道 |
記錄間隔 | 1秒~24小時，用戶可設定 |
控制功能 | 1個智能繼電器（2A） |
模擬通道（土壤水分） | 測量范圍：0.0~0.1 m3/m3，記錄精度：±0.001 m3/m3；測量范圍：0.1~0.6 m3/m3，記錄精度：讀數的±1% |
模擬通道（DC電壓） | 測量范圍：-10~1150 mV，公用模式范圍：-0.2~3.0 V，記錄精度：±（0.3 mV+讀數的0.2%）+公用模式誤差：0.25 mV/V |
溫度通道 | 測量范圍：-20~+60℃，記錄精度：±0.4℃ |
計數通道 | 0.2毫米（用RG2雨量桶，最大5個計數/秒） |
傳感器激發 | 5~9V（120 mA） |
警報輸出 | 2A，25V DC/AC |
通訊端口 | RS232（可選配USB轉RS232轉換器） |
電壓范圍 | -0.01到+1.15V |
精度 | ± 0.3% ± 0.3mV |
分辨率 | 0.2mA |
溫度 | ±0.4°C |
脈沖計數器 | 最大5Hz |
繼電器輸出 | <25V DC/AC, 1A 保險絲 |
傳感器激勵 | 5到9v，最大電流120mA |
存儲 | 16000讀數，非易失的 |
連接 | 8線接頭 8路PR2連接器 RS232連接器 |
環境 | 防水等級IP67 -10 到+50°C |
大小，重量 | 180 x 160 x 70mm, 830g |
電池類型，壽命 | 6節堿性AA電池，約使用一年 |
| |
PR2/4土壤剖面水分探頭 | |
探測深度 | 10、20、30、40厘米 |
測量參數 | 土壤體積含水量（m3.m-3 或% vol） |
量程 | 0~100% vol（0~40% vol最佳精度） |
精度 | ±4% vol （0~+40℃）針對土壤進行特殊標定；±6% vol（0~+40℃）使用通用的標定曲線 |
鹽分影響 | 50~400ms/m (孔隙水電導率) |
測量點測量范圍 | 探點直徑10厘米，上下高度5厘米的圓柱體樣土壤決定的了測量值95%的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 |
工作環境 | -20~+70℃（0~+40℃最佳精度） |
防護等級 | IP67 |
反應時間 | 1秒 |
供電 | 最?。?.5V DC (2米纜線時)，7.5V DC (100米纜線)；最大：15V DC |
功耗 | <80mA |
輸出 | 4個模擬電壓值：0~1V 對應0~60% vol |
纜線 | 屏蔽9芯線，標配1.5米纜線和M12(IP68 接頭)，可選擴展纜線：5米、10米、25米，最長100米 |
材質 | 聚碳酸脂和不銹鋼 |
尺寸 | 長度750毫米×直徑25.4毫米 |
重量 | 0.6公斤 |
| |
PR2/6土壤剖面水分探頭 | |
探測深度 | 10、20、30、40、60、100厘米 |
測量參數 | 土壤體積含水量（m3.m-3 或% vol） |
量程 | 0~100% vol（0~40% vol最佳精度） |
精度 | ±4% vol （0~+40℃）針對土壤進行特殊標定；±6% vol（0~+40℃）使用通用的標定曲線 |
鹽分影響 | 50~400ms/m (孔隙水電導率) |
測量點測量范圍 | 探點直徑10厘米，上下高度5厘米的圓柱體樣土壤決定的了測量值95%的靈敏度，所以在這個圓柱體積內不能有金屬、石頭和根系，以免影響測量結果 |
工作環境 | -20~+70℃（0~+40℃最佳精度） |
防護等級 | IP67 |
反應時間 | 1秒 |
供電 | 最小：5.5V DC (2米纜線時)，7.5V DC (100米纜線)；最大：15V DC |
功耗 | <120mA |
輸出 | 6個模擬電壓值：0~1V 對應0~60% vol |
纜線 | 屏蔽9芯線，標配1.5米纜線和M12(IP68 接頭)，可選擴展纜線：5米、10米、25米，最長100米 |
材質 | 聚碳酸脂和不銹鋼 |
尺寸 | 長度1350毫米×直徑25.4毫米 |
重量 | 0.9公斤 |
| |
ML3土壤水分傳感器 | |
測量范圍 | 0~100% vol |
測量精度 | ±1% vol（0~50% vol和0~40℃） |
鹽分誤差 | ≤3.5%（50~500 ms/m和0~40% vol） |
輸出信號 | 0~1V差分≈標稱0~60% vol |
感應區域 | 高度6厘米×直徑3厘米圓柱體 |
電纜長度 | 標準5米，最大可延長到25米 |
供電 | 5~14V，1秒約18mA |
工作溫度 | -40~+70℃ |
防護等級 | IP68 |
整體尺寸 | 高度170毫米×直徑40毫米 |
| |
SM150T土壤水分傳感器 | |
測量范圍 | 0 to 1.0 m3.m‐3 (100%) |
測量精度 | ±3.0% vol（土壤水分范圍在0~70% vol和溫度在0~+60℃） |
鹽分誤差 | ±5.0% vol（土壤鹽分在100~1000 mS/m和溫度在0~+60℃） |
輸出信號 | 0~1V差分≈標稱0~60% |
最大電纜長度 | 1米（HH150讀數表）、100米（GP1、DL6和DL2e數據采集器） |
供電 | 5~14V DC，18mA用于1秒 |
工作溫度 | -20~+60℃ |
防護等級 | IP68 |
樣品體積 | 55×70毫米直徑 |
尺寸 | 143×40毫米直徑 |
重量 | 0.1公斤 |
| |
EQ3土壤水勢傳感器 | |
測量范圍 | 0~-1000 kPa(‐10bar) |
測量精度 | ±10 kPa（0~-100 kPa），讀數±5%（-100~-1000 kPa） |
滯后性 | 基質勢的變化低于0.1kPa/min時未檢出 |
工作土壤類型 | 所有非鹽漬土類型 |
輸出 | 0~1V差分，非線性（每個傳感器有各自的標定數據和曲線圖） |
輸出兼容 | GP1, GP2, DL6, DL2e, HH2 |
防護等級 | IP68 |
尺寸重量 | 長度181毫米×直徑40.5毫米；260克（不含電纜） |
工作溫度 | 0~+40℃（在凍土中使用不會損壞） |
供電 | 5~15V DC，1秒約20 mA |
最大電纜長度 | 100m (GP1, GP2, DL6)；100m (DL2e：水分測量)；25m (DL2e：溫度測量) |
| |
