用途：緊湊型數據記錄器TR-5i系列是一種測量和記錄溫度，電壓，信號電流（4-20 mA），脈沖數的數據記錄儀。 記錄器機身防水，可在-40至80°C的各種環境下使用，可以選擇電池運行的安裝位置。 記錄的數據可以通過通信端口TR-50U2傳送到個人計算機收集和查看，進行圖表顯示和數據分析。

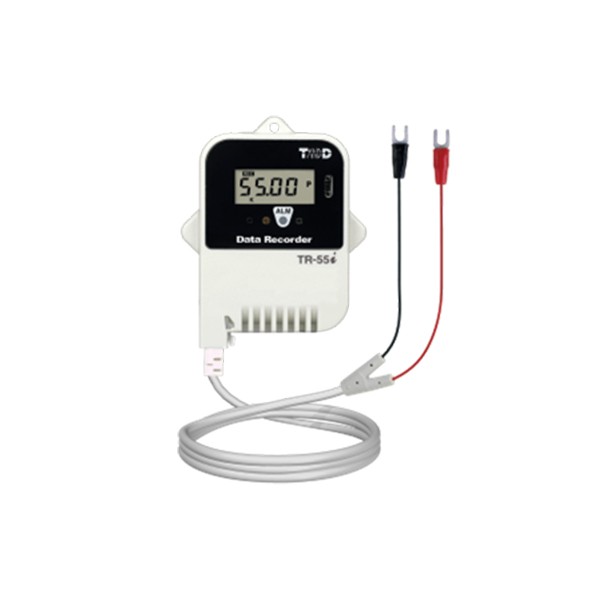

TR-55i-P不僅對傳感器、測量設備和控制設備輸出的脈沖信號進行計數，而且會以設定的時間間隔記錄它們，非常適合記錄齒輪、風扇和/或滾筒的轉數，以及在研發和制造過程中檢查液體的流速。
特點：
·采用的是專業數據采集器；
·構造小巧、堅固；
·可選15種采樣間隔，具有大容量存儲容量；
·具有調節溫度的功能；
·具有單位轉換功能——TR-55i-V/mA/P；
·具有報警功能。
技術參數：
探頭主體 | |
測量通道 | 1個（外置脈沖計數傳感器） |
輸入信號 | 輸入接點無電壓 電壓輸入（0至27 V） |
檢測電壓 | 最小值小于0.5V ； 最大大于2.5V |
輸入阻抗 | 打開：小于等于15HZ； 關閉：小于等于3.5KHZ |
最大計數 | 61439 /記錄范圍 |
記錄容量 | 16000個數據 |
記錄開始方式 | 直接啟動或定時啟動 |
記錄模式 | 循環測量（當數據存儲滿時，新的數據將覆蓋舊的數據） 一次測量（當數據存儲滿時，數據記錄儀將停止記錄數據） |
記錄間隔 | 可選擇1秒、2秒、5秒、10秒、15秒、20秒、30秒、1分鐘、2分鐘、5分鐘、10分鐘、15分鐘、20分鐘、30分鐘、60分鐘 |
液晶顯示屏顯示項目 | 實時溫度數值、記錄狀態、記錄模式、紅外通訊狀態、電池電量警報、測量單位、記錄滿、傳感器未連接、超出測量范圍、超出上下界限范圍 |
通訊端口 | 光學通訊口 |
通訊時間 | 記錄儀記錄存滿的情況下，光學通訊： TR-50U約20秒 |
供電 | 1節LA14250鋰電池（兼容CR2鋰電池） |
電池電量 | 16-24個月 |
防護等級 | IP64防濺，注意：輸入模塊不防水 |
尺寸規格 | 高62×長47×寬19毫米 |
重量 | 約55克（包含電池） |
主機溫度承受范圍 | -40℃～+80°C，如果配備CR2鋰電池的話為-20℃～+60°C |
附件 | 輸入模塊PIC-3150，鋰電池（LS 14250）×1，表帶×1，使用說明書（含保修卡）×1 |
外置探頭：
PIC-3150脈沖輸入電纜 | |
| |
輸入信號 | 輸入接點無電壓 電壓輸入（0至27 V）擊穿電壓：（5V，＋27V） |
檢測電壓 | 最小值小于0.5V ； 最大大于2.5V |
濾波器頻率 | 打開：小于等于15赫茲；關閉：小于等于3.5赫茲 0 - 3V的方波信號 |
高電平脈沖寬度 | 濾波器開：35ms以上， 關濾波器關：180μs以上 |
低電平脈沖寬度 | 濾波器開：12ms以上， 關濾波器關：100μs以上 |
最大計數 | 61439 /記錄間隔 |
輸入阻抗 | 約100 KΩ |
電纜長度 | 1.4米 |
最大跳動 | 正常：約0.01秒，在交流過程中：約0.1秒 |
電纜延長 | 可使用延長線 TR-3C30 延長3米 |
采集器設備
TR-50U2數據下載器 | |
| |
用途 | 數據下載 |
通訊 | USB通訊：USB2.0 光通信：19200bps |
電源 | USB通訊線提供 |
操作環境 | 溫度-10°C～+60°C 濕度：90%RH以下（非冷凝） 數據采集器濕的時候禁止使用 |
重量 | 約25g |
尺寸規格 | 高80×長456×寬16.5毫米 |
防水等級 | 無 |
配件 | USB通信電纜、手冊 |
US-15C通訊數據線 | |
| |
長度 | 1.5米 |
其他配件
TR-05K3墻壁安裝支架 | |
  | |
操作環境溫度 | -40～+80°C |
承受溫度范圍 | -30°C（-30°C或-30°C以下受強烈沖擊可能會炸裂。） |
尺寸規格 | 高70×長66.6×寬24.7毫米 |
TR-00P1保養套袋 | |
| |
配件 | 橡膠墊圈，硅膠，雙面膠帶，鎖緊螺絲×2 |
TR-3C30傳感器電纜 | |
| |
耐熱溫度 | -25～60°C |
防水等級 | 防濺（限定在日常生活中使用） |
電纜長度 | 3.0m |
